TONGS

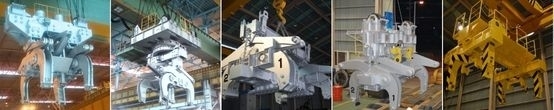

이미지명

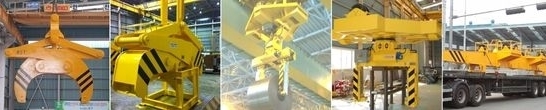

이미지명

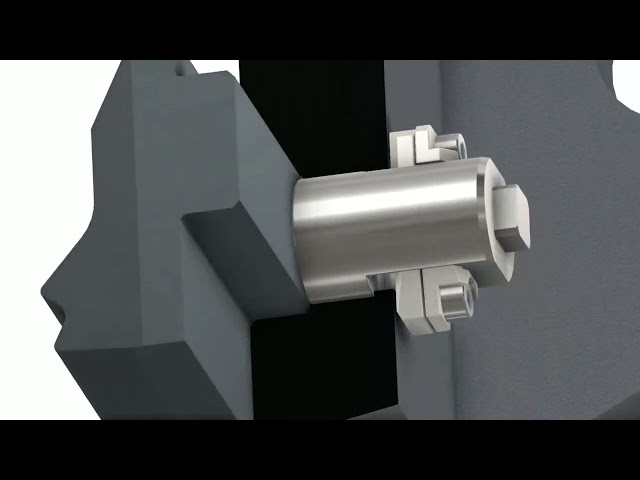

KD-JAW (Safety & Auto Lock Solution)

제품상세정보

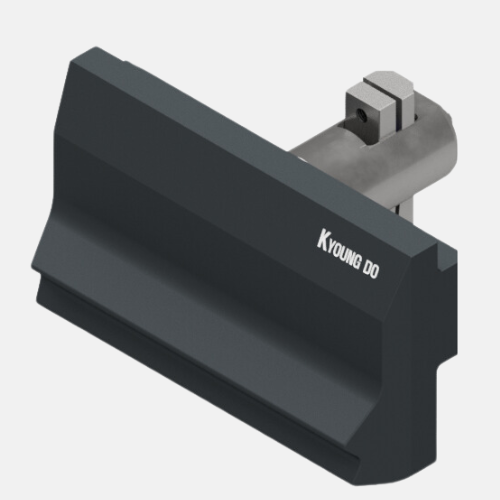

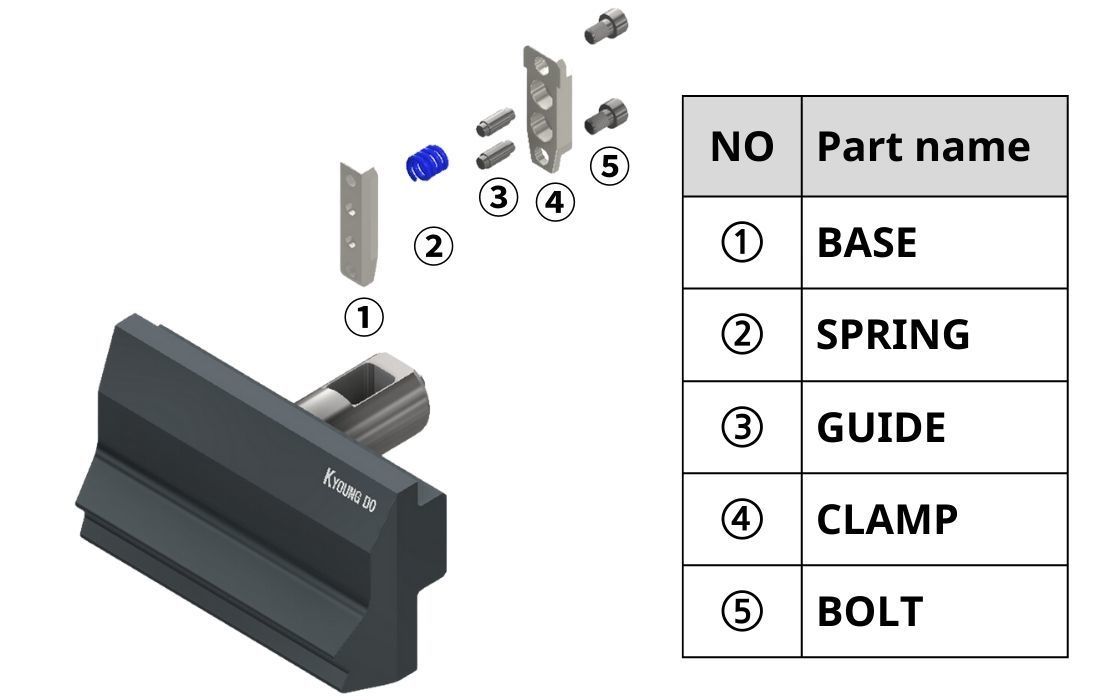

■ KD-JAW : Parts View ■ KD-JAW : Parts View

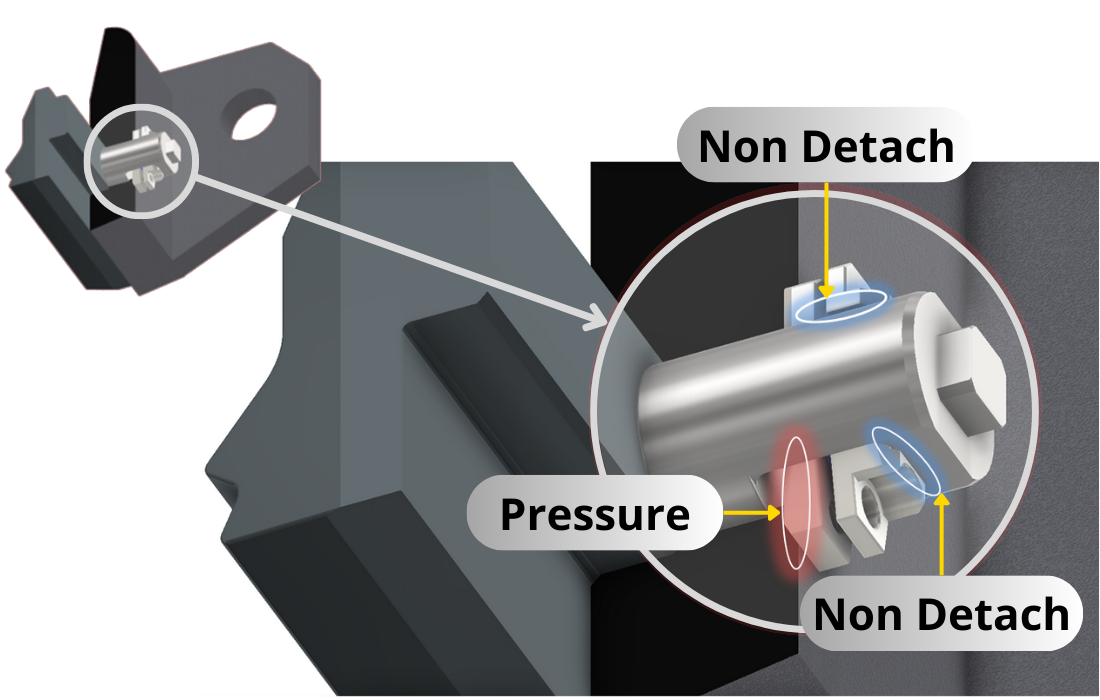

■ KD-JAW : Safety Detail ■ KD-JAW : Safety Detail

기존제품과의 차별점

1. 안전사고를 완벽히 방지

KD-JAW는 작업자의 안전을 최우선으로 고려한 설계로, 교체 작업 중 발생할 수 있는 모든 안전사고를 완벽히 방지합니다. 더 이상 위험한 작업이 필요 없습니다.
- Bolt 체결 Jaw : Bolt 의 고착으로 교체 작업시 오랜 시간소요 및 안전사고에 취약.
- Key 박음 Jaw : 좁은 공간에 망치 작업의 어려움과 작은 충격에도 Key 조임력 상실.

2. 숙련된 인력이 필요 없는 간편한 설치

KD-JAW는 누구나 쉽게 사용할 수 있도록 설계되어, 고도로 숙련된 인력이 필요 없습니다. 사용자는 간단한 조작만으로도 부품 교체 작업을 신속하게 수행할 수 있습니다.

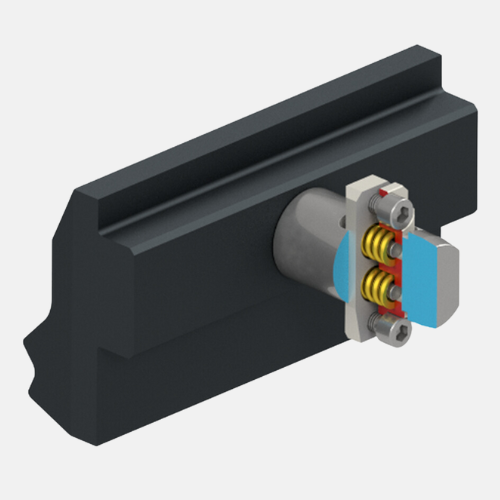

3. 영구적으로 재사용 가능한 CLAMPER

KD-JAW의 CLAMPER는 고성능 소재로 제작되어, 반복적인 사용에도 변형 없이 영구적으로 재사용이 가능합니다. 이는 장기적인 비용 절감 효과를 제공하며, 부품 교체의 효율성을 극대화합니다.

특허 출원제품    [ 출원번호 : 10-2024-0117546]

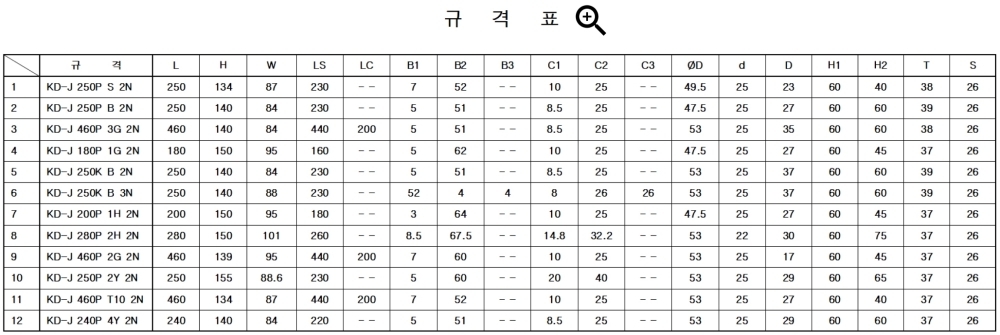

규격표 Specification Table

JAW 규격 TOOTH CHUCK 기술자료
1 KD-J 250P S 2N 2 1 2D    3D    PDF
2 KD-J 250P B 2N 2 1 2D    3D    PDF
3 KD-J 240P 3G 2N 2 1 2D    3D    PDF
4 KD-J 460P 1G 2N 2 2 2D    3D    PDF
5 KD-J 250K B 2N 2 1 2D    3D    PDF
6 KD-J 250K B 3N 3 1 2D    3D    PDF
7 KD-J 200P 1H 2N 2 1 2D    3D    PDF
8 KD-J 280P 2H 2N 2 1 2D    3D    PDF
9 KD-J 460P 2G 2N 2 2 2D    3D    PDF
10 KD-J 250P 2Y 2N 2 1 2D    3D    PDF
11 KD-J 460P T10 2N 2 2 2D    3D    PDF
12 KD-J 250P 4Y 2N 2 1 2D    3D    PDF
SLAB TONGS의 기본 자료로 최적의 GRIPPING POINT 와 JAW를 생성합니다.
모든 JAW 는 현장 조건에 적합하도록 제작 가능합니다.
모든 JAW 와 호환 가능합니다.

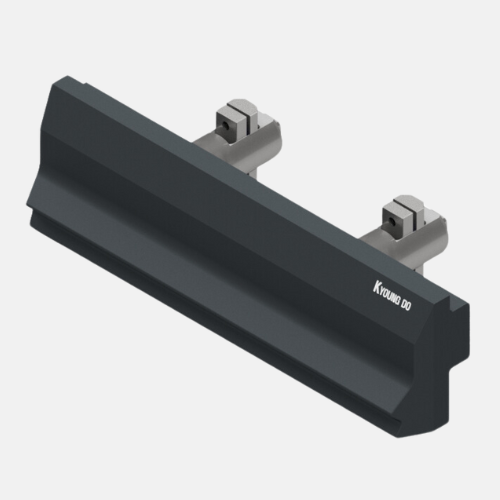

CLAMPER 규 격 HOLDER 두께 재 질 형 상 기술자료 DOWN
1 KD-C 87-S 모든 HOLDER에 사용 SUS304 Image PDF Down
2D Down
3D Down
※ AUTO LOCK – CLAMPER는 KD-C 87-SU 단일 품목이며, 모든 KD-JAW에 사용됩니다.
※ JAW, HOLDER, CLAMPER의 조립관계를 제외한 모든 치수는 예고 없이 변경될 수 있습니다.

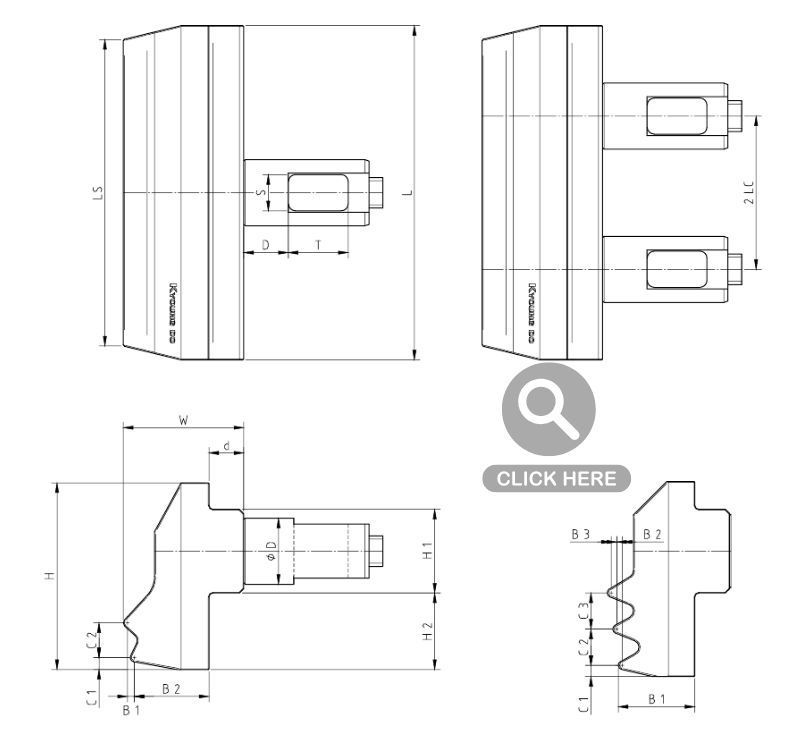

상세 치수표 (Dimension Sheet)

JAW 내구력 50% ~100% 향상 특수합금 개발 진행중

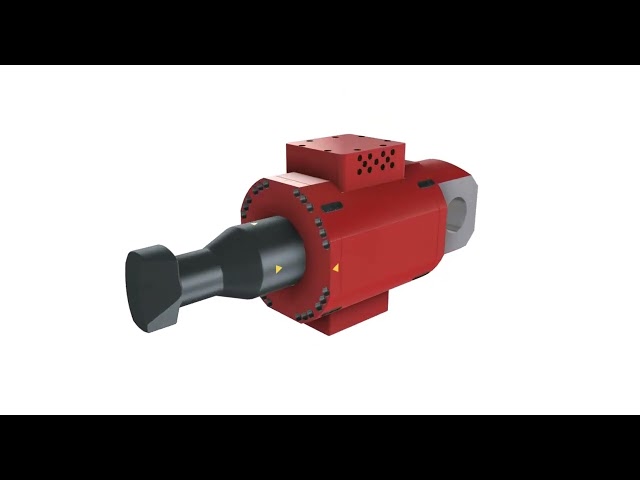

KD - TONG KEY (Smart Factory Solution)

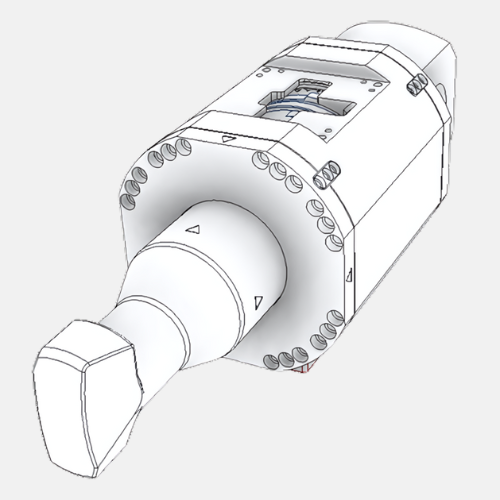

KD - TONG KEY : Automatic & Manual Selection

Cartridge 착탈이 가능하며 사용환경에 따라 자동(Automatic) 과 수동(Manual)  Tong Key 선택
Select Select

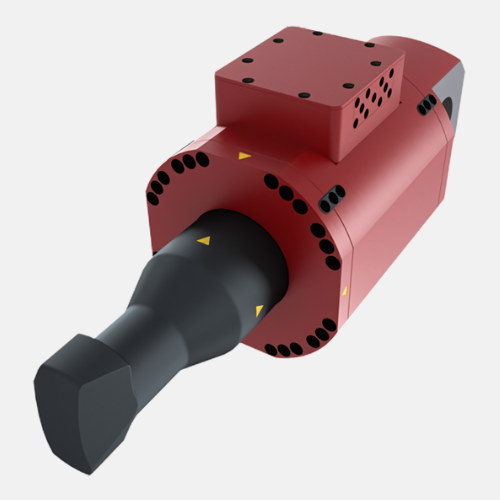

(Option1) Automatic (Option1) Automatic

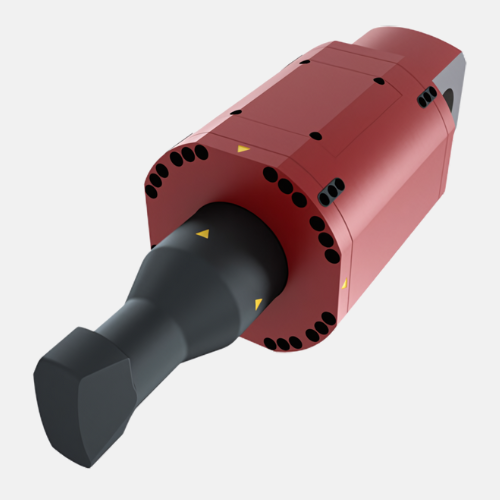

(Option2) Manual (Option2) Manual

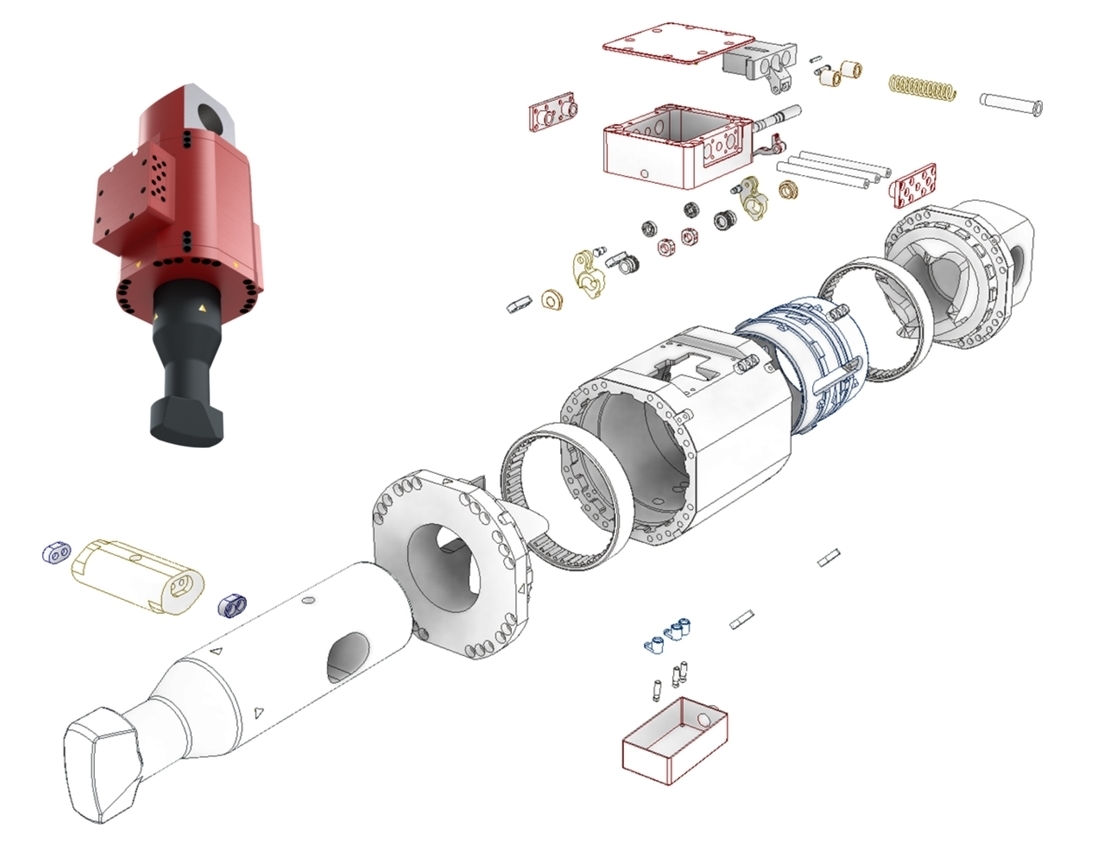

KD - TONG KEY : 구조 및 분해도

모든 부품이 교체 가능한 조립식으로 이루어진 Tong Key 이며, 반영구적으로 사용 가능합니다.
이미지명

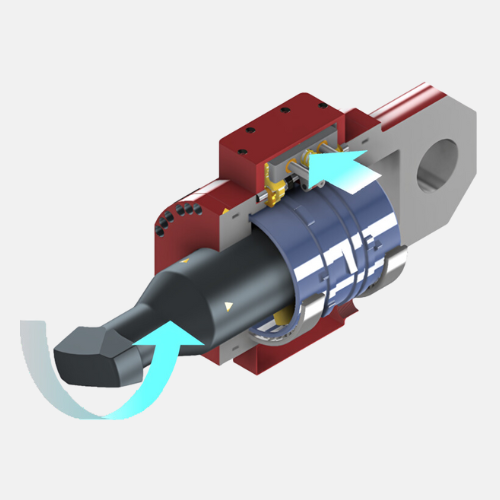

KD - TONG KEY : Automatic Turn Detail

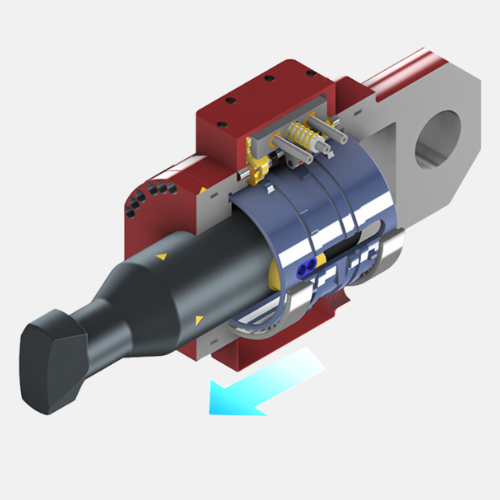

Key - Press Key - Press

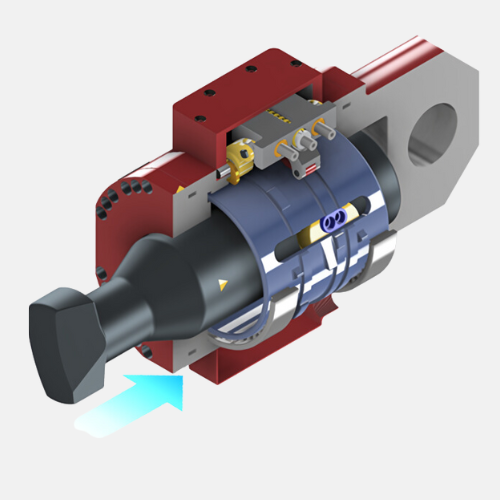

Hub – Turn Hub – Turn

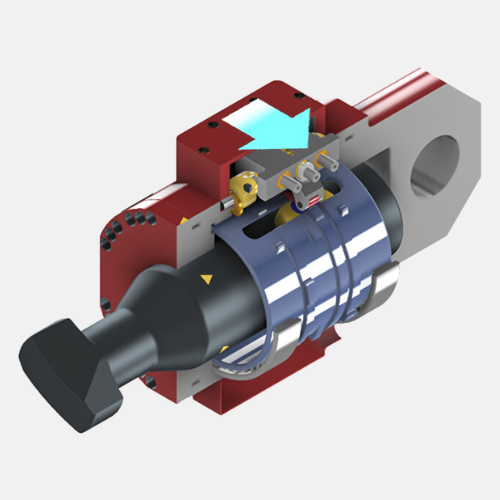

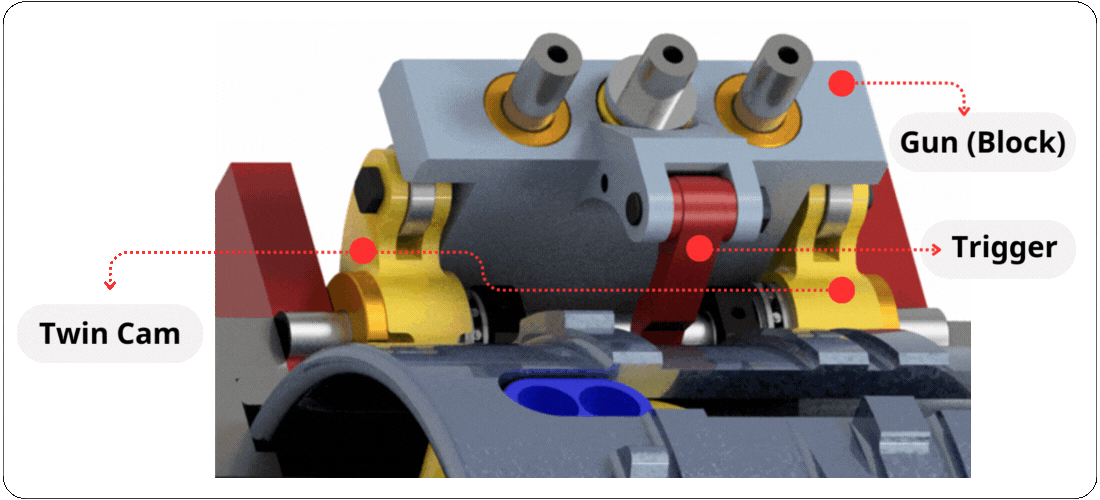

Trigger - Action Trigger - Action
Key - Turn Key - Turn

New Technology

이미지명

특허 출원제품    [ 출원번호 : 제 2024-0134965 호 ]

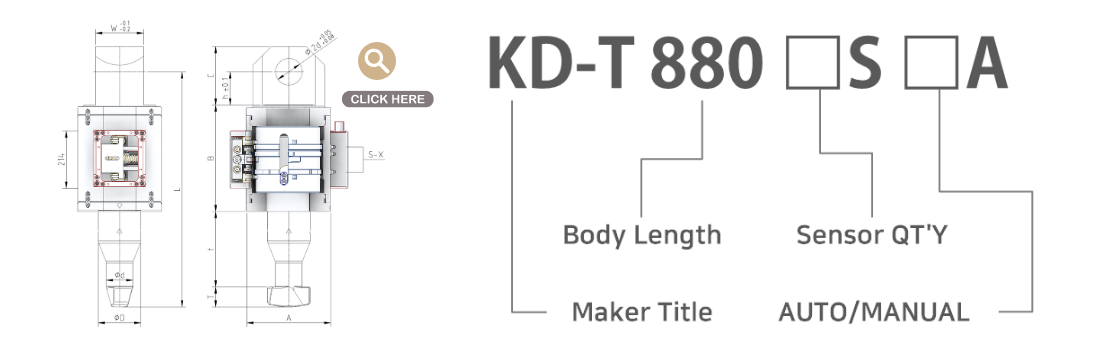

상세 치수표 (Dimension Sheet)

※ 기술자료 다운로드  :    2D DOWN    /    PDF DOWN

구분 KD-T 880 □S □A KD-T 920 □S □A KD-T 1040 □S □A
A 315 315 315
B 400 400 400
C 220 220 220
Ø D 160 160 160
Ø d 100 100 100
Ø 2d 100 100 100
h 125 125 125
L 880 920 1040
T 70 (75) 70 (75) 75
t 285 (280) 325 (320) 440 (GUIDE 160포함)
W 180 180 180
S-X (SENSOR QTY) 0~3 EA : Sensor Bracket 제공 (Sensor 는 제공하지 않음)
※ 규격의 모든 치수는 별도 주문에 따라 수정 변경 가능하며, 모든 TONG KEY와 호환 가능합니다.
※ 상호 조립관계 연관 치수를 제외하고 기타 부분은 사전예고 없이 변경될 수 있습니다.
KEY STROKE 140 ±1mm

SLAB YARD Smart Factory 의 완성 (TONG KEY 회전 Position Control)
